Подогреватель блочный (трубчатый)

Подогреватель блочный с промежуточным теплоносителем (ПБ(Т)) предназначен для нагрева нефти, газа, пластовой воды и их смесей в системе сбора, транспорта и подготовки продукции скважин.

Модельный ряд подогревателей включает:
– двухпоточные на одном виде топлива ПБТ-­1,6М; ПБТ­-1,6МЖ;
– дувхпоточные на двух видах топлива (комбинированные) ПБТ-­1,6МК.

Подогреватель с промежуточным теплоносителем со змеевиком уплотненной компоновки и топочным устройством с развитой поверхностью нагрева обеспечивает высокоэкономичный «мягкий» режим нагрева продукта различного состава. При этом колебания расходов продукта и величина газовой фазы не влияют на надежность работы установки.

Подогреватель ПБТ-­1,6М/МЖ/МК при равной тепловой мощности выгодно отличается от подогревателя ПП-­1,6 и подогревателей других российских и иностранных производителей экономичностью и меньшими габаритно-массовыми показателями. Указанные преимущества обеспечивают сокращение затрат на монтаж и эксплуатацию подогревателей серии ПБТ.

Технические характеристики

*  по спец. заказу возможно исполнение с повышенным давлением в продуктовом змеевике;
**   при  низких  температурах  окружающего  воздуха  возможен  подогрев  воздуха,  поступающего  на  горение  электронагревателями мощностью 10 кВт.

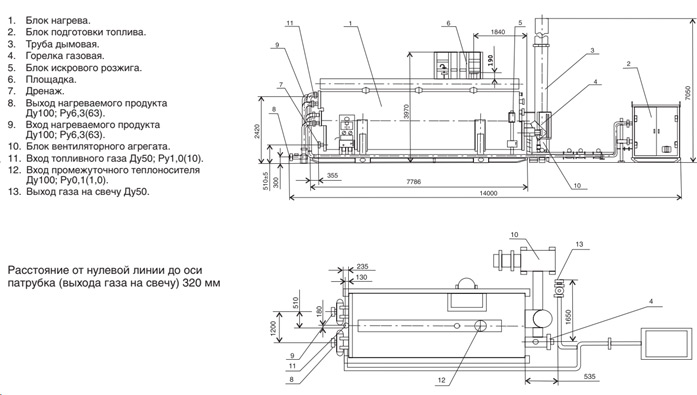

Устройство и работа подогревателя путевого серии ПБТ-1,6 и его составных частей

Типовой состав

• блок нагрева;
• блок подготовки топлива;
• блок вентагрегата;
• система автоматизации.

Технологический процесс нагрева продукта осуществляется следующим образом:
Продукт из промысловой сети поступает в змеевик подогревателя, нагревается от промежуточного теплоносителя,после чего выводится из подогревателя. Топливо для питания горелочных устройств отбирается из продуктового трубопровода, подготавливается в блоке подготовки топлива, при необходимости подогревается, и под заданным давлением подается к горелкам. Охлажденные продукты сгорания через дымовую трубу выводятся из топки подогревателя в атмосферу.

• Блок нагрева предназначен для передачи тепла от продуктов сгорания нагреваемому продукту. Блок нагрева
  представляет собой емкость, установленную на раме-основании и заполненную промежуточным теплоносителем
  (пресной водой) с вмонтированными в ней топкой и продуктовыми змеевиками. Блок нагрева представляет собой моноблок, который может транспортироваться любым видом транспорта.
• Блок подготовки топлива предназначен для размещения приборов очистки, редуцирования и контроля подачи
  топлива к горелочным устройствам. Приборы смонтированы в утепленном шкафу.
• Блок вентагрегата представляет собой утепленное укрытие, в котором размещен радиальный вентилятор типа
  ВР1226N3,15 с электродвигателем 4А100S2 мощностью 4 кВт.

Система автоматизации настенного или шкафного исполнения (указывается при заказе) ПБТ-1,6М/Мж/МК обеспечивает:

• местный визуальный контроль основных параметров технологического процесса;
• автоматическое регулирование давления топливного газа, подаваемого к горелочному устройству и температуры нагрева продукта, соотношения расходов газа и воздуха на режимах «малого» и «большого» горения;
• автоматический розжиг запальной и основной горелок с предварительным проветриванием топочного пространства естественной тягой;
• автоматическую остановку и блокировку программы пуска подогревателя с подачей звуковой и световой сигнализации при отклонении от установленных значений основных технологических параметров:
  – снижении давления топливного газа после регулирующего клапана менее допустимого;
  – повышении давления топливного газа после регулирующего клапана более допустимого;
  – повышении давления нагреваемого продукта на входе в подогреватель более 6,3 МПа;
  – снижении уровня промежуточного теплоносителя;
  – повышении температуры промежуточного теплоносителя в подогревателе более 95°С;
  – снижении давления воздуха в воздуховоде;
  – погасании пламени основной горелки в режиме нормальной работы подогревателя;
  – срыве пламени запальной горелки при розжиге;
  – неисправности канала контроля пламени;
  – отключении электроэнергии;;
• рабочую известительную сигнализацию по следующим параметрам:
  – наличию напряжения питания– прохождению программы розжига;
  – наличию пламени запальной и основных горелок;
  – работе шторки ПУИ.
